アナログ専用線用インバンドリンガー

インターフェースとしてODT、COT及び加入者線IFなど豊富に準備されており、あらゆる用途に適用できます。また、電話専用の機種と、電話と共に接点信号伝送機能を有する機種があります。

特徴

  • ODT、COT、加入者線の各種インターフェースに対応しています。
  • PBX間の接続や、内線延長など様々な用途にお使いいただけます。
  • FAX通信にも完全対応。
  • 遠隔制御、テレメータなど向けに接点信号伝送機能を有します。
  • ナンバーディスプレイ対応機種も準備されています。
  • 電源はAC100VとDC -48Vとの共用です。
  • 回線数は1~4回線。必要回線数を選べます。
  • 自動レベル調整機能、エコーキャンセラ機能、回線断の検出などの機能を有します。


※接点伝送機能とは?
専用回線中に音声と共に、接点信号を伝送する機能です。音声通話中に使用しても、音声に支障はありません。

製品ラインナップ

 ODSシリーズ(ODトランクに接続) [E&Mインターフェース]
ODS 標準タイプ
ODS-P 接点伝送機能を備えたタイプ

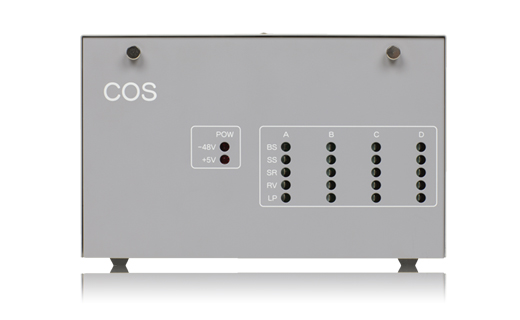

 COSシリーズ(電話機/FAXやCOトランクに接続) [FXSインターフェース]
COS 標準タイプ
 LTSシリーズ(加入者線もしくはPBXの内線ボードに接続) [FXOインターフェース]
LTS 標準タイプ

構成

システム構成

構成例

通常、ネットワークのパケット処理には、割込処理、メモリーコピー、IPやTCPなどの階層ごとのプロコトル処理があり、CPUで処理すると負荷が上がります。本装置の記録時は、センサーからの入力パケットをFPGAで処理し、不要なEthernet/IP/UDP/TCPなどのオーバーヘッドを取り除いたアプリケーションデータのみを、PCI Express経由でCPUメモリへDMA転送することで高速化を実現しています。

接続例

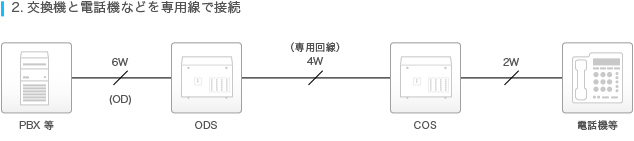

交換機/PBXの内線ポートから電話までの間を専用線で延長します。(内線延長)
これにより複数の事務所にある電話を、拠点にある交換機/PBXに収容することが出来ます。PBXのCOトランクへの延長も可能です。

接続例

接続例

遠隔地にある電話機と電話機などを専用線で接続します。(ホットライン)
片側の電話機の受話器を上げると、対向側の電話機のリンガーを鳴らします。

接点伝送機能

接点伝送機能は、遠隔地の機器制御などに幅広く使われる機能です。
遠隔地にある機器の機能をON/OFFしたり、遠隔地のセンサーの状態などを監視するなどして使う場合が多い機能です。
IBRはこの接点伝送機能を音声通話やデータ通信に全く影響させずに、多重伝送することを可能としています。

接点伝送機能

仕様

 IBR機種 ODS ODS-P
回線数 1回線~4回線 1回線~4回線
回線種別 4線式専用線 4線式専用線
周波数帯域 0.3~3.4KHz 0.3~2.8KHz
SF TONE 3000Hz -16dBm 3000Hz -16dBm
接続先 ODトランク ODトランク
選択信号 PB、DP10、DP20 PB、DP10、DP20
呼出信号
アラーム信号出力 LED LED及び接点信号(ブレーク)
接点信号入出力
(1回線につき 2回路)
入力:フォトカプラー
出力:接点(メーク)
回線基板活栓挿抜
電源入力 AC100V、DC -48V共用 AC100V、DC -48V共用
消費電力 1回線:2.5W、4回線:10W 1回線:2.5W、4回線:10W
温度 0~40℃ 0~40℃
湿度 20~80%RH 20~80%RH
寸法 115h×202w×249d 115h×202w×249d
重量(4回線実装時) 約3.5Kg 約3.5Kg


 IBR機種 COS
回線数 1回線~4回線
回線種別 4線式専用線
周波数帯域 0.3~3.4KHz
SF TONE 3000Hz -16dBm
接続先 2線式電話機及びCOトランク
選択信号 PB、DP10、DP20
呼出信号 AC75V16Hz正弦波
アラーム信号出力 LED
接点信号入出力
(1回線につき 2回路)
ナンバーディスプレイ対応
回線基板活栓挿抜
電源入力 AC100V、DC -48V共用
消費電力 1回線:4W、4回線:16W
温度 0~40℃
湿度 20~80%RH
寸法 123h×203w×248d
重量(4回線実装時) 約3.5Kg


 IBR機種 LTS
回線数 1回線~4回線
回線種別 4線式専用線
周波数帯域 0.3~3.4KHz
SF TONE 3000Hz -16dBm
接続先 加入者線及び内線レポート
選択信号 PB、DP10、DP20
呼出信号
アラーム信号出力 LED
接点信号入出力
(1回線につき 2回路)
ナンバーディスプレイ対応
回線基板活栓挿抜
電源入力 AC100V、DC -48V共用
消費電力 1回線:2.5W、4回線:10W
温度 0~40℃
湿度 20~80%RH
寸法 115h×202w×249d
重量(4回線実装時) 約3.5Kg

※一部仕様は断りなく変更することがあります。
